一、 綜述

本無線太陽能聯網信號機依據 GB25280-2016 協議標準設計，系統采用高性能的 ARM Cortex 32 位微控制單元，主從設備之間采用高性能 LoRa 擴頻通訊，每個設備都具備過載保護和欠壓保護功能，集成高精度實時時鐘芯片確保方案的正確執行，集成 GPS/北斗芯片實現定位與校時功能，同時支持車載特勤與遠程平臺接入，系統摒棄傳統繁瑣的按鍵設置方式，采用簡易高效的PC/手機 APP 配置界面口。

二、電氣參數

工作電壓：DC12-24V

工作溫度：-40℃至+70℃

時鐘誤差：＜±5ppm

數據接口：1 個 RS232、1 個 RS485、一個 RJ45

斷電配時參數保存：10 年

有效傳輸距離：>500 米

單機功耗：≤2W

三、產品功能

★ 支持 GPS 校時、定位；

★ 支持 WIFI 連接，可通過手機 APP 或電腦客戶端對信號機進行參數配置，直觀可視化的參數配置軟件；

★系統支持最大16個獨立燈組52路輸出（單機支持5個獨立燈組13路輸出），

    各輸出燈組可獨立配置；

★ 信號機面板 LED 指示燈，可實時顯示每路信號輸出狀態和信號機運行狀態、無線數據傳輸狀態、

    GPS 信號狀態等信息；

★ 配備 RJ45 和 RS232 硬件接口，支持 TCP/IP 以太網通訊協議；

★ 功能模塊化設計，便于配置并易于維護；

★ 支持 20 個日方案，每個日方案 24 個時段；

★ 支持 40 個節假日特殊日配置；

★ 支持獨立配置綠閃、黃燈、全紅時間；

★ 支持遠程聯網控制，對信號機進行配時、手動控制、特勤控制、階段時間調整等；

★ 支持低電壓保護降級控制、無線通訊信號丟失降級控制等自動安全功能，可定位路口故障信息，方便維護管理；

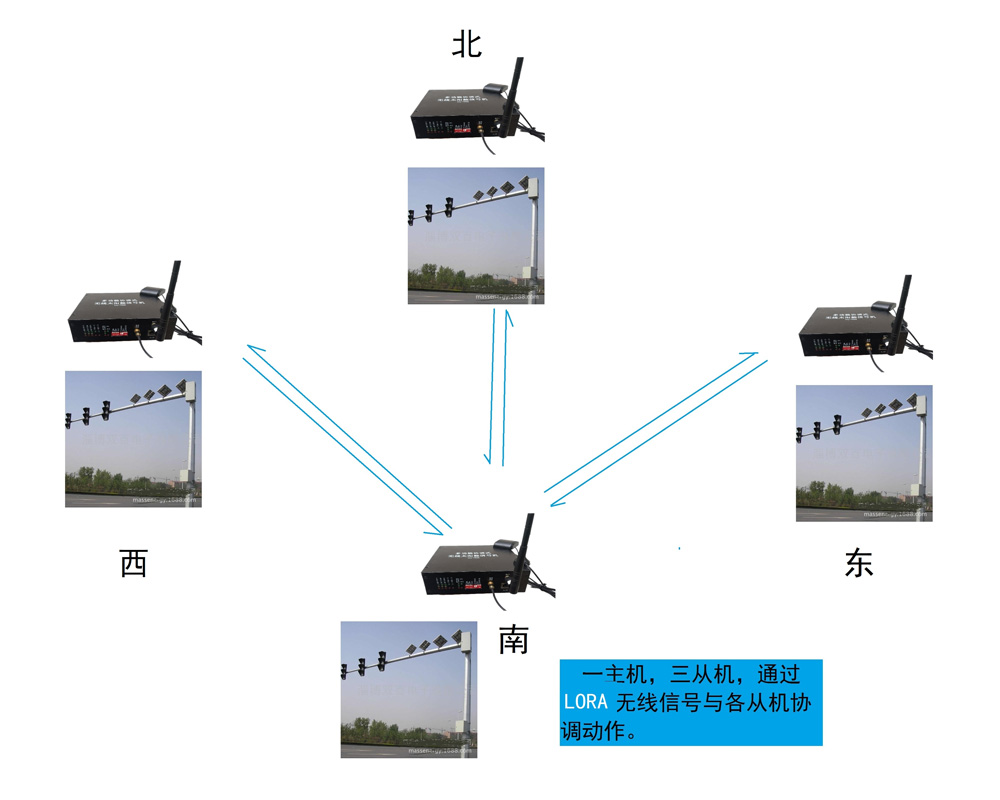

★ 主從機通訊采用高性能 LoRa 擴頻和高效循環交織糾檢錯編碼，提高抗干擾能力和靈敏度，

傳輸距離和穿透能力比傳統單頻通信提升 1 倍以上；

★ 支持無線車載/手持特勤控制功能；

★ 支持多時段定周期、協調綠波、感應控制、單點優化控制等多種控制模式。

四、使用設置

4.1、硬件使用說明

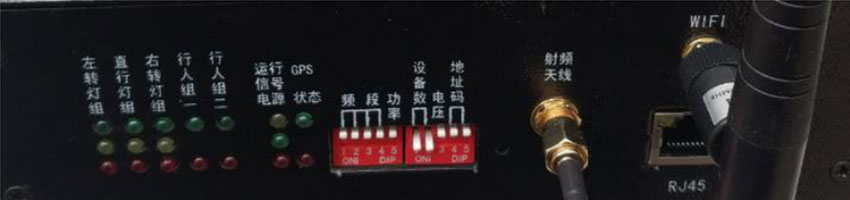

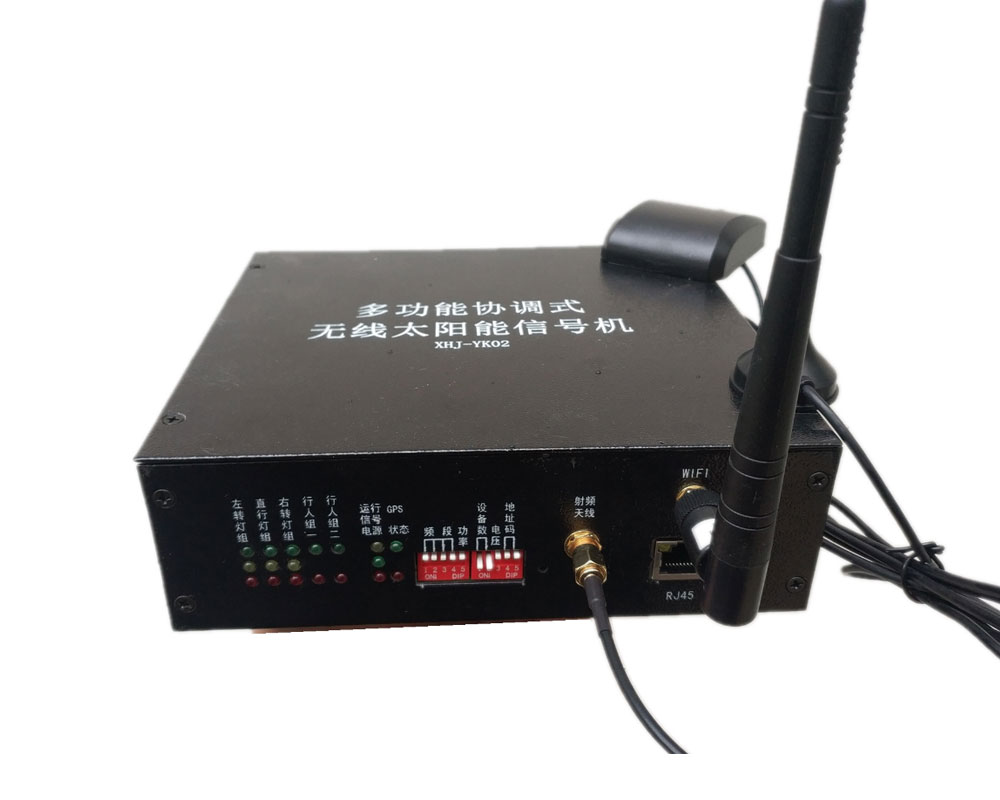

機器正面接線如圖：

頻段 1-4 號撥碼選擇系統無線傳輸頻率（0 到 15 共 16 個頻段可選），主從機必須處在同一頻段內；‘功率’撥碼選擇信號發射功率大?。〒芟略鰪?qiáng)發射功率）；‘副機’撥碼選擇是否為跟隨叢機狀態（副機只接受數據，不回傳）；

設備撥碼 1-2 號選擇當前系統主從機設備數；

電壓撥碼 3 號選擇當前系統電源電壓，默認為 DC 12V，撥下為 DC 24V；

地址撥碼 4-5 號選擇當前設備地址；

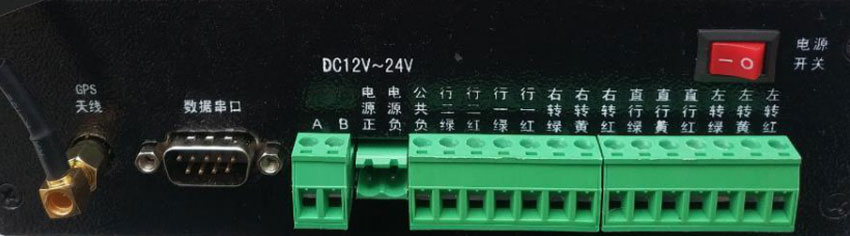

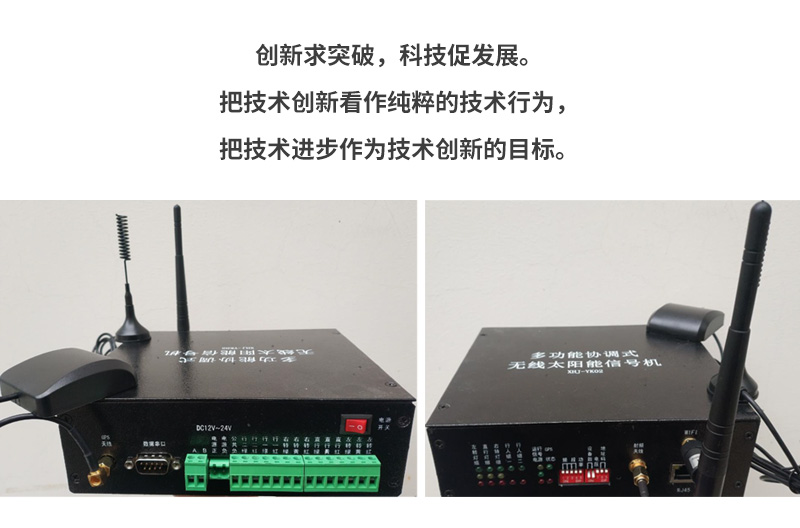

機器背面接線如圖：

紅色開關為本設備總電源開關；

數據串口用于對外數據交互，特勤功能；

A/B為RS485通信端子；

五、常見問題

    5.1、有信號燈常亮不受控

        可能原因:

            a 控制電路擊穿、損壞等。

    5.2、信號機面板正常,所有信號燈都不亮

        可能原因：

            a 通過應用軟件檢查外燈是否處于開燈狀態 。

            b 檢查機器內部的保險管、看是否斷開。

    5.3、有信號燈不亮

        檢査該燈對應接線端輸出電壓, 若有DC12V或24V電壓

        可能原因:

            a 信號燈故障,更換信號燈。

            b 線路故障,檢查線路。

        若無 DC12V 或 24V 電壓：

        可能原因:

            a 控制板保險管燒斷,更換保險管 (一般會有幾個燈不亮)

            b 控制板損壞, 更換控制板或跳過故障相位。
